Szczoteczka z gumowaną rączką, obudowa z wtopioną uszczelką, przycisk w dwóch kolorach bez śladu lakieru. Wszystkie te detale łączy wtrysk dwukomponentowy, czyli technologia, w której dwa różne tworzywa spotykają się w jednej formie i wychodzą z niej jako gotowy element. Brzmi jak oczywista oszczędność, bo znika cały etap montażu. A jednak forma 2K kosztuje wyraźnie więcej niż klasyczna i nie każdy projekt tę różnicę odrobi. Ten artykuł pomoże Ci policzyć, po której stronie rachunku jest Twój detal.
Kiedy wtrysk dwukomponentowy opłaca się bardziej niż wtrysk 1K z montażem?
Wtrysk dwukomponentowy opłaca się wtedy, gdy oszczędności na montażu, logistyce międzyoperacyjnej i reklamacjach przewyższają wyższy koszt formy 2K oraz droższe uruchomienie produkcji. Im większa seria, tym szybciej rachunek przechyla się na stronę 2K, bo droższe narzędzie rozkłada się na więcej sztuk, a każdy detal omija cały etap łączenia komponentów. Przy krótkich seriach wynik często wychodzi na korzyść wtrysku 1K z montażem, ponieważ niższy koszt dwóch prostszych form nie zdąży zostać skonsumowany przez koszty składania. Znaczenie ma też charakter połączenia: tam, gdzie liczy się szczelność, trwałość spojenia albo estetyka bez widocznych łączeń, 2K daje jakość, której montaż nie odtworzy niezależnie od ceny. Trzeci czynnik to sam detal: konstrukcje z uszczelnieniem, miękkim chwytem lub dwoma kolorami zyskują na 2K najwięcej, bo eliminują najbardziej kłopotliwe operacje. Ostateczną odpowiedź daje analiza wykonalności konkretnego detalu, z parą tworzyw, geometrią połączenia i wielkością serii na stole.
Jak działa wtrysk dwukomponentowy
Tyle teorii, ile potrzeba do decyzji. Wtryskarka 2K ma dwie niezależne jednostki wtryskowe pracujące na jednej formie. Pierwsza wtryskuje komponent bazowy, potem forma obraca się lub przesuwa wypraskę do drugiego gniazda, a druga jednostka dotryskuje drugi materiał. Wszystko dzieje się w jednym cyklu, bez wyjmowania detalu z maszyny. Odmianą jest wtrysk wielokomponentowy tworzyw sztucznych, gdzie materiałów jest więcej niż dwa, ale zasada zostaje ta sama: jedno narzędzie, jeden cykl, gotowy element na końcu. W naszej wtryskowni prowadzimy produkcję w technologii 1K i 2K na maszynach o sile zwarcia od 80 do 420 ton, więc porównanie obu dróg robimy na co dzień, nie w teorii.
Rachunek, który trzeba zrobić przed decyzją
Co drożeje: forma i uruchomienie
Forma 2K to w praktyce dwa układy gniazd w jednym korpusie plus mechanizm obrotu albo przesuwu. Do tego dochodzi bardziej wymagający projekt, dłuższe próby i konieczność zgrania dwóch tworzyw o różnych temperaturach przetwórstwa i różnym skurczu. Budowa takiego narzędzia wymaga doświadczonego biura konstrukcyjnego i narzędziowni, a uruchomienie produkcji zajmuje więcej czasu niż przy klasycznej formie. To wszystko kosztuje i nie ma co tego ukrywać.
Co tanieje: koszt jednostkowy i wszystko wokół montażu
Po drugiej stronie rachunku znika sporo pozycji naraz. Nie ma stanowiska montażowego ani ludzi przy nim. Nie ma transportu półproduktów między operacjami, magazynowania dwóch osobnych detali, kompletacji ani braków wynikających ze złego złożenia. Odpada też ryzyko reklamacji z powodu rozłączających się części, bo połączenie powstaje na poziomie materiału, nie zatrzasku. Każda wyprodukowana sztuka jest od razu gotowa. Przy dużych wolumenach te oszczędności potrafią być większe niż cała różnica w cenie narzędzia.
Próg serii jako oś decyzji
Sam rachunek jest prosty. Policz różnicę w koszcie narzędzi między wariantem 2K a wariantem 1K z montażem, potem oszczędność na pojedynczej sztuce w wariancie 2K. Iloraz tych dwóch liczb to próg serii, od którego 2K zaczyna zarabiać. Planujesz wolumen wyraźnie powyżej progu: technologia dwukomponentowa broni się finansowo. Poniżej progu zostaje przy 1K z montażem, chyba że o wyborze decyduje jakość połączenia, a nie koszt. Dane do tego rachunku dostaniesz od dostawcy przy wycenie, dlatego zapytanie zawsze opisuj z docelową wielkością serii, krótkie i długie serie prowadzą tu do zupełnie różnych decyzji.
Ograniczenia wtrysku 2K, o których mówi się niechętnie
Strony ofertowe wtryskowni pełne są zalet 2K. My wolimy, żebyś przed decyzją znał też słabe strony tej technologii.
Największym ograniczeniem jest adhezja. Nie każda para tworzyw chce się ze sobą trwale połączyć, o zgodności decyduje chemia obu materiałów, ich skurcz i temperatura przetwórstwa. Dobór pary trzeba potwierdzić próbami na docelowej geometrii, a tam, gdzie połączenia materiałowego nie da się uzyskać, konstruktor projektuje mechaniczne zamki, które trzymają komponenty kształtem, nie przyczepnością.
Druga sprawa: zmiany konstrukcyjne po zbudowaniu formy 2K są drogie, bo modyfikacja dotyka zwykle obu układów gniazd naraz. Detal trzeba domknąć projektowo przed rozpoczęciem budowy narzędzia, nie w trakcie. Przy klasycznym wtrysku drobna korekta geometrii to poprawka jednej wkładki. Przy 2K ta sama korekta potrafi pociągnąć za sobą przeróbkę obu stron formy i ponowne zgranie procesu.
Do tego dochodzą typowe pułapki procesu: nadlewki na styku komponentów przy złym spasowaniu gniazd oraz balans termiczny formy, w której jedno tworzywo grzeje, a drugie już powinno stygnąć. Oba problemy rozwiązuje się na etapie konstrukcji narzędzia i prób, dlatego doświadczenie wykonawcy formy waży tu więcej niż przy narzędziach jednokomponentowych. No i sama maszyna: potrzebujesz wtryskarki z dwiema jednostkami wtryskowymi, a takich stanowisk na rynku jest po prostu mniej, co bywa wąskim gardłem, gdy chcesz przenieść produkcję do innego dostawcy.
Które detale najbardziej zyskują na 2K
Są grupy wyrobów, w których technologia dwukomponentowa wygrywa niemal zawsze:

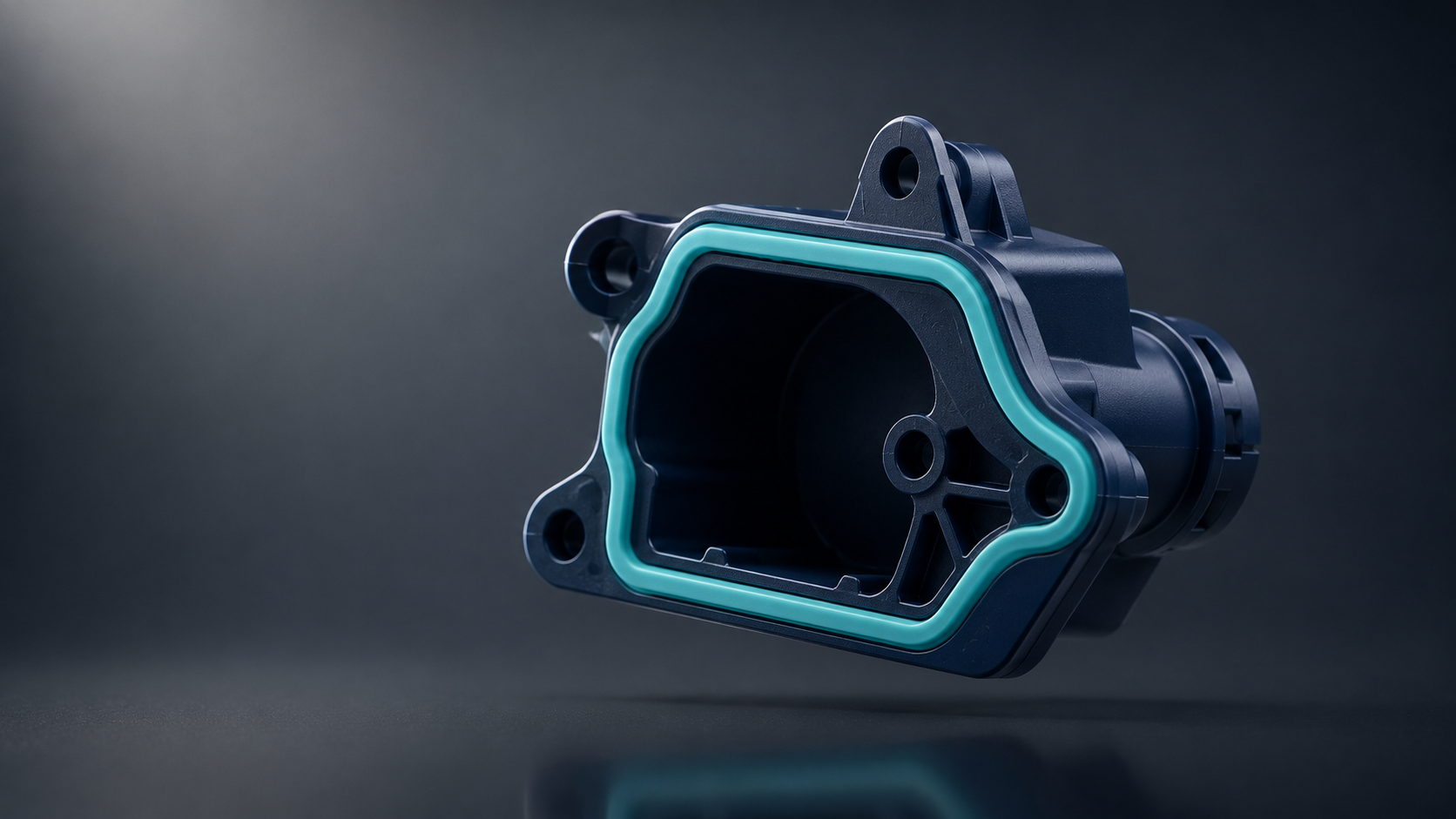

- Uszczelnienia integralne. Elastomer wtryśnięty bezpośrednio na twardy korpus zastępuje wkładaną uszczelkę. Znika operacja montażu i znika ryzyko, że uszczelka wypadnie albo zostanie źle osadzona.
- Chwyty soft-touch. Miękka nakładka na rękojeści narzędzia czy sprzętu AGD trzyma się korpusu całą powierzchnią styku, czego nie da żadne klejenie.
- Detale dwukolorowe. Dwa kolory z formy zamiast malowania czy tampodruku oznaczają brak dodatkowej operacji i brak wady w postaci ścierającego się nadruku.
- Elementy z przezroczystymi okienkami. Klosz czy wziernik wtryśnięty w korpus w jednym cyklu eliminuje klejenie i zgrzewanie, a połączenie jest szczelne z natury.
Jeśli Twój detal pasuje do którejś z tych grup, analiza wykonalności 2K to obowiązkowy punkt przed uruchomieniem projektu. Przykłady wyprasek z naszej produkcji obejrzysz w realizacjach.
Gdzie 2K spotyka się z wymaganiami branż
Wtrysk tworzyw dla automotive to naturalne środowisko technologii dwukomponentowej. Elementy wnętrza z miękkim wykończeniem, korki i przepusty z integralnym uszczelnieniem, komponenty, w których dostawca wymaga potwierdzonej powtarzalności każdego połączenia. Tu montaż ręczny jest ryzykiem jakościowym, którego audytorzy klienta końcowego zwyczajnie nie lubią.
Podobnie wygląda to w AGD i elektrotechnice, gdzie 2K załatwia szczelność obudów i ergonomię uchwytów w jednym cyklu. A branża opakowaniowa sięga po dwukomponentowość głównie dla estetyki: zamknięcia i nakrętki z dwóch kolorów tworzywa wyglądają na droższe, niż są w produkcji. Wspólny mianownik wszystkich tych zastosowań jest jeden: seryjność. To produkty robione w dużych wolumenach, więc rachunek progu serii, o którym pisaliśmy wyżej, wychodzi w nich na korzyść 2K szybciej niż gdziekolwiek indziej.
Forma 2K i wtrysk u jednego dostawcy: kto odpowiada za adhezję
Tu dochodzimy do problemu, o którym rzadko się pisze. Gdy formę buduje jedna firma, a produkcję prowadzi druga, każdy kłopot z połączeniem tworzyw kończy się przerzucaniem odpowiedzialności. Narzędziownia twierdzi, że forma jest dobra, a winne są parametry wtrysku. Wtryskownia odpowiada, że proces jest ustawiony poprawnie, tylko gniazda się nie spasowują. A Ty stoisz pośrodku z detalami, które się rozwarstwiają, i terminem, który minął.
Dlatego przy projektach 2K model jednego dostawcy ma wagę większą niż przy klasycznym wtrysku. Kiedy projekt formy, dobór pary tworzyw, budowa narzędzia i usługowa produkcja detali są w jednych rękach, odpowiedzialność za działające połączenie jest niepodzielna. W Alexander Plast forma powstaje w narzędziowni pracującej obok wtryskarek, a powtarzalność całego procesu potwierdzamy certyfikatem ISO 9001. Gdy coś wymaga korekty na etapie prób, poprawka w narzędziu i kolejna próba dzieją się w tym samym zakładzie, w dniach, nie tygodniach.
Najczęstsze pytania o wtrysk dwukomponentowy
Czy każde dwa tworzywa da się połączyć we wtrysku 2K?
Nie. Trwałe połączenie materiałowe powstaje tylko między tworzywami zgodnymi chemicznie i zbliżonymi parametrami przetwórstwa. Pary dobiera się na podstawie tabel zgodności i potwierdza próbami na docelowym detalu. Gdy adhezji nie da się uzyskać, rozwiązaniem bywa połączenie mechaniczne zaprojektowane w geometrii detalu.
Czy do wtrysku 2K wystarczy zwykła wtryskarka?
Nie, potrzebna jest maszyna z dwiema jednostkami wtryskowymi i forma przystosowana do obrotu lub przesuwu wypraski. Istnieje wprawdzie wariant z przekładaniem detalu między dwiema formami, ale traci się wtedy część zalet jednego cyklu i rośnie ryzyko wad na styku komponentów.
Od jakiej wielkości serii wtrysk 2K ma sens?
Nie ma jednej granicznej liczby, bo próg zależy od różnicy w koszcie narzędzi i od tego, ile kosztuje montaż konkretnego detalu. Wyznacza się go rachunkiem opisanym wyżej, na danych z wyceny. Ogólna zasada jest taka, że im większa seria i im droższy montaż, tym wcześniej 2K zaczyna się zwracać.
Czy detal zaprojektowany pod montaż da się przenieść na 2K?
Często tak, ale prawie nigdy jeden do jednego. Geometria styku, grubości ścianek i kolejność wtrysku wymagają przeprojektowania pod nową technologię. Najlepsze efekty daje myślenie o 2K już na etapie projektu detalu, wtedy konstrukcja od początku wykorzystuje możliwości tej technologii zamiast się do niej naginać.
Co przygotować do analizy wykonalności
Do rzetelnej odpowiedzi na pytanie „2K czy 1K z montażem” wystarczą cztery rzeczy: model 3D detalu lub przynajmniej jego szkic z wymiarami, wymagania funkcjonalne połączenia (szczelność, twardość, kolor), planowana wielkość serii w skali roku oraz informacja, czy detal jest nowy, czy przenosisz istniejącą produkcję. Z takim kompletem przeliczymy oba warianty i pokażemy próg, od którego technologia dwukomponentowa zaczyna pracować na Twoją korzyść. A jeśli rachunek wyjdzie na korzyść klasycznego wtrysku, też się tego dowiesz, bo wciskanie droższej technologii tam, gdzie nie ma sensu, psuje współpracę szybciej niż jakakolwiek reklamacja. Złóż zapytanie ofertowe, odpowiemy z konkretami, nie z folderem reklamowym.
